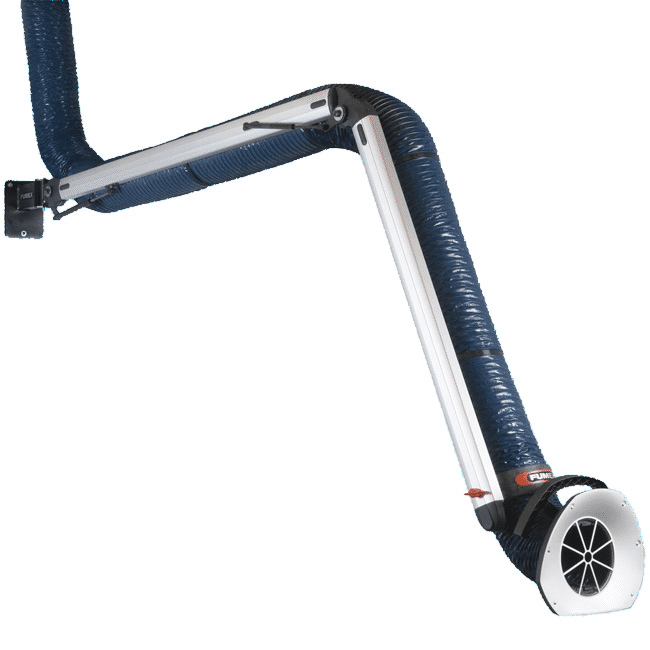

Fumex PR afzuigarmen
De Fumex PR is een veelzijdige industriële afzuigarm voor het effectief afzuigen van lasrook, dampen, gassen en andere luchtverontreinigingen direct bij de bron. Dankzij de externe aluminium draagarmen, dubbele gasveren en de uitstekend ontworpen afzuigkap combineert deze afzuigarm een hoge afzuigefficiëntie met een flexibele bediening en stabiele positionering.
De Fumex PR is verkrijgbaar in drie uitvoeringen: PR STD, PR CR (voor corrosieve gassen) en PR WIT. Met verschillende lengtes en slangdiameters is de afzuigarm eenvoudig af te stemmen op de gewenste toepassing.
Prijs op aanvraag
Beschikbaar via nabestelling
Omschrijving
Beschrijving
Fumex PR – Industriële afzuigarm voor professionele bronafzuiging
De Fumex PR is een veelzijdige en hoogwaardige industriële afzuigarm, ontwikkeld voor het effectief afzuigen van lasrook, dampen, gassen en andere luchtverontreinigingen direct bij de bron. De afzuigarm is ontworpen voor uiteenlopende industriële werkomgevingen waar een gezonde en veilige werkomgeving belangrijk is.
De Fumex PR onderscheidt zich door zijn gebruiksvriendelijke bediening, uitstekende wendbaarheid en stabiele positionering. Dankzij de externe aluminium draagarmen en dubbele gasveren kan de afzuigarm eenvoudig naar de gewenste werkpositie worden gebracht en blijft deze daar stabiel staan.
Het ontwerp zorgt bovendien voor een efficiënte luchtstroming met een zo laag mogelijke drukval. Hierdoor is de Fumex PR een betrouwbare en energie-efficiënte oplossing voor professionele bronafzuiging.
Lage drukval dankzij externe aluminium draagarmen
Een belangrijk kenmerk van de Fumex PR is de constructie met externe aluminium draagarmen. Bij traditionele afzuigarmen bevinden de draagconstructie en scharnierpunten zich vaak in het luchtkanaal. Dit kan de luchtstroming hinderen en extra weerstand veroorzaken.
Bij de Fumex PR zijn de draagarmen en scharnierverbindingen aan de buitenzijde geplaatst. Hierdoor blijft het afzuigkanaal vrij en kan de lucht efficiënt worden afgevoerd.
De voordelen hiervan zijn:
- Circa 50% lagere drukval ten opzichte van afzuigarmen met interne draagarmen en scharnieren.
- Efficiënte luchtstroming en een lager energieverlies.
- Minder kans op verstoppingen.
- Eenvoudiger reinigen van de slang.
- Goed toegankelijke scharnierpunten voor onderhoud en afstelling.
Een lage drukval draagt bij aan een energiezuinig afzuigsysteem en helpt het ventilatiegeluid te beperken.
Flexibele bediening en stabiele positionering
De Fumex PR is ontworpen voor dagelijks professioneel gebruik. De dubbele gasveren compenseren het gewicht van de afzuigarm, waardoor deze licht en eenvoudig te bedienen is.
De afzuigkap kan nauwkeurig bij de bron van de vervuiling worden geplaatst. De arm blijft vervolgens stabiel in de gekozen positie staan.
Hierdoor kan de afzuiging eenvoudig worden aangepast aan verschillende werkzaamheden en werkplekken.
FUMEX Q-MaiD™ snelkoppelsysteem
De Fumex PR is uitgerust met het FUMEX Q-MaiD™ snelkoppelsysteem. Dit systeem maakt het loskoppelen en terugplaatsen van de slang eenvoudiger.
Q-MaiD staat voor Quick Maintenance, Assembling, Installation en Dismantling. Het systeem is ontwikkeld om werkzaamheden rondom montage, installatie, onderhoud en demontage te vereenvoudigen.
Dit biedt praktische voordelen:
- Sneller onderhoud en inspectie.
- Eenvoudiger reinigen van de slang.
- Eenvoudige montage en demontage.
- Minder tijd nodig voor servicewerkzaamheden.
Daarnaast is de afzuigarm voorzien van een luchtdichte afsluitklep waarmee de luchtstroom kan worden afgesloten wanneer de afzuiging niet wordt gebruikt.
Drie uitvoeringen: PR STD, PR CR en PR WIT
De Fumex PR is verkrijgbaar in drie verschillende uitvoeringen. Hierdoor kan de afzuigarm worden afgestemd op de omstandigheden en eisen van de werkomgeving.
Fumex PR STD – standaard industriële uitvoering
De PR STD is de standaarduitvoering van de Fumex PR-serie en geschikt voor uiteenlopende industriële afzuigtoepassingen.
De uitvoering beschikt over donkergrijs gepoedercoate stalen steunen, geanodiseerde aluminium draagarmen en antracietgrijze kunststof scharnieren.
De afzuigkap is ontworpen voor een hoge afzuigefficiëntie en heeft een geanodiseerd aluminium kapscherm.
De slang bestaat uit donkerblauw gewapend polyamideweefsel met PVC-coating en een volledig ingesloten stalen spiraalveer.
Kenmerken PR STD:
- Donkergrijze gepoedercoate stalen steunen.
- Geanodiseerde aluminium draagarmen.
- Antracietgrijze PA6- en PP-scharnieren.
- Donkerblauwe gewapende polyamideslang met PVC-coating.
- Luchtdichte afsluitklep.
- Geschikt voor onder andere lasrook en rookgassen.
Fumex PR CR – voor corrosieve gassen
De PR CR is speciaal ontwikkeld voor het afzuigen van corrosieve gassen. Bij deze uitvoering is extra aandacht besteed aan de materiaalkeuze van onderdelen die in contact komen met de afgezogen lucht.
De constructie beschikt over witte gepoedercoate stalen steunen, geanodiseerde aluminium draagarmen en witte kunststof scharnieren.
De afzuigkap is wit uitgevoerd met een antracietgrijze handgreep en zwart kapscherm. Bevestigingsmiddelen die in contact komen met de afgezogen lucht zijn vervaardigd uit corrosiebestendige materialen.
De slang bestaat uit wit PE-gecoat polyamideweefsel.
Kenmerken PR CR:
- Ontwikkeld voor corrosieve gassen.
- Witte gepoedercoate stalen steunen.
- Geanodiseerde aluminium draagarmen.
- Witte PA6- en PP-scharnieren.
- Corrosiebestendige bevestigingsmiddelen aan de luchtzijde.
- Witte PE-gecoate polyamideslang.
Fumex PR WIT – witte industriële uitvoering
De PR WIT heeft dezelfde functionele basis als de standaard PR, maar is uitgevoerd in een witte kleurstelling.
Deze uitvoering is geschikt voor werkomgevingen waar een lichte en uniforme uitstraling gewenst is.
De constructie bestaat uit witte gepoedercoate stalen steunen, geanodiseerde aluminium draagarmen en witte kunststof scharnieren.
De witte afzuigkap is voorzien van een antracietgrijze handgreep en een geanodiseerd aluminium kapscherm.
De slang bestaat uit wit gewapend polyamideweefsel met PVC-coating en een volledig ingesloten stalen spiraalveer.
Kenmerken PR WIT:
- Witte gepoedercoate stalen steunen.
- Geanodiseerde aluminium draagarmen.
- Witte PA6- en PP-scharnieren.
- Witte gewapende polyamideslang met PVC-coating.
- Luchtdichte afsluitklep.
- FUMEX Q-MaiD™ snelkoppeling.
Beschikbare lengtes en slangdiameters
De Fumex PR is leverbaar in verschillende lengtes en slangdiameters. Hierdoor kan de afzuigarm worden afgestemd op de beschikbare ruimte, het gewenste werkbereik en de benodigde afzuigcapaciteit.
Beschikbare lengtes:
- PR 1500 – 1,5 meter.
- PR 2000 – 2 meter.
- PR 3000 – 3 meter.
- PR 4000 – 4 meter.
- PR 5000 – 5 meter.
- PR 7000 – 7 meter.
- PR 9000 – 9 meter.
- PR 11000 – 11 meter.
Beschikbare slangdiameters:
- Ø100 mm.
- Ø125 mm.
- Ø160 mm.
Voor de langere uitvoeringen vanaf 5 meter zijn aanvullende draagconstructies beschikbaar. Zo kan de afzuigarm ook op grotere werkplekken effectief worden ingezet.
Gewicht per uitvoering
De onderstaande gewichten zijn exclusief slang en volgens de fabrikant.
| Model | Gewicht |
|---|---|
| PR 1500 | 9 kg |
| PR 2000 | 10 kg |
| PR 3000 | 12 kg |
| PR 4000 | 15 kg |
| PR 5000 | 23 kg |
| PR 7000 | 37 kg |
| PR 9000 | 52 kg |
| PR 11000 | 64 kg |
Aanbevolen luchtstromen
De benodigde luchtstroom is afhankelijk van het type verontreiniging, de werkzaamheden en de diameter van de afzuigarm.
Fumex geeft de volgende aanbevolen luchtstromen als uitgangspunt:
| Toepassing | Diameter | Aanbevolen luchtstroom |
|---|---|---|
| Lassen (algemeen) | Ø125 mm | 800 m³/h |
| Zwaar lassen | Ø160 mm | 1.000–1.400 m³/h |
| Industriële gassen en deeltjes | Ø100 mm | 250–450 m³/h |
| Industriële gassen en deeltjes | Ø125 mm | 500–800 m³/h |
Voor een goede afzuigwerking is het belangrijk de afzuigkap zo dicht mogelijk bij de bron van de vervuiling te plaatsen. Fumex adviseert als vuistregel een afstand van ongeveer twee tot drie keer de diameter van het afzuigkanaal.
De juiste dimensionering van de afzuigarm en ventilator is afhankelijk van de specifieke toepassing en de gewenste afzuigcapaciteit.
Montage
De Fumex PR wordt standaard gedeeltelijk voorgemonteerd geleverd, inclusief wandbeugel. Hierdoor kan de installatie op locatie eenvoudig worden uitgevoerd.
Naast standaard wandmontage zijn verschillende montageoplossingen beschikbaar voor plafond- en vloermontage.
Beschikbare montagebeugels:
- PTX: plafond- en vloersteun met 180° draaibereik, geschikt voor PR 1500 t/m PR 4000.
- PTX 180: plafond- en vloersteun met 360° draaibereik, geschikt voor PR 1500 t/m PR 4000.
- PTZ: plafond- en vloersteun met 180° draaibereik, geschikt voor PR 5000 en PR 7000.
- PRSV: complete wartelset voor PTX, waarmee 360° rotatie mogelijk wordt bij geschikte PR-uitvoeringen.
